DAEX CUT BASIC v10 CZ

DAEX CUT BASIC je skvělým a silným nástrojem pro vedení zakázek ve výrobě v menších truhlářských a nábytkářských firmách. Program obsahuje nástroje pro předvýrobní přípravu a řadu užitečných tiskových výstupů pro výrobu včetně optimalizace nářezových plánů.

DAEX CUT BASIC v.9 plně nahrazuje náš nejprodávanější optimalizační produkt DAEX CUT s řadou nových nástrojů a výstupů.

DAEX CUT BASIC nabízí komfortní a přehledné uživatelské prostředí a rychlý přístup k základním informacím pro výrobu jako jsou: kusovník a optimalizace nářezových plánů včetně výpisů dílů u tiskových sestav, spotřeba materiálů... Rozměry dílů se generují s ohledem na tloušťku hrany a její započitatelnosti do celkového rozměru. DAEX CUT BASIC funguje jako samostatný program nebo je nabízen s produktem DAEX GENERATOR nebo TurboGENERATOR, se kterým je plně propojen a může tak poskytnout okamžitou informaci o složení skříňky přímo z TurboCADu. Již v základním programu DAEX CUT BASIC může uživatel zpracovat díl až do detailů drážkování nebo definování šikmého řezu, tedy data která zpracovává pila. Dále lze k dílům přiřadit i soubory programů pro vrtání a frézování pro CNC stroje.

• Sdružené NP
• Upravené zobrazení hran v NP
• Nová ozvučená výuková videa
• Definice nových materiálů přímo ze zakázky
• Nové importy dat do zakázky - CSV/TXT
• Další drobná vylepšení :

  • Možnost importu prvků do zakázky se stejným ID (ID se nesčítají)
  • Tisk Prázdných Oddílů
  • Import tagu Element - Upravený import z DG - Tag Element = Kusový prvek
  • Možnost - manuálního zadání ID zakázky
• Nové tiskové sestavy :

  • Výroba2
  • Výroba2a - po jednotlivých materiálech
  • Výroba2b
  • Výroba2c
  • Výroba2d
  • Výroba2e

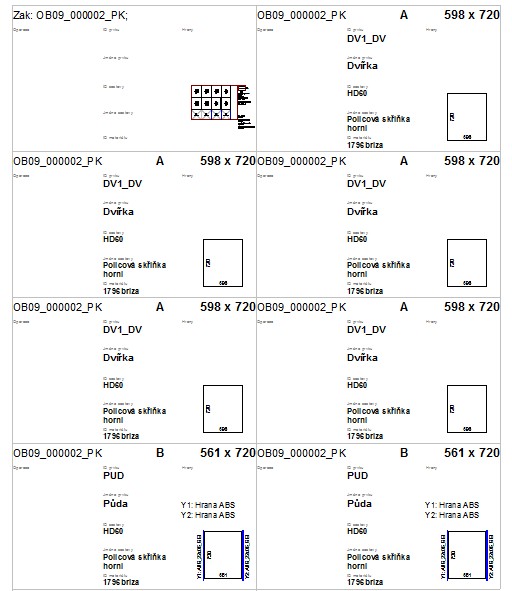

  • NP+Etikety
  • Seznam materiálů (součty)

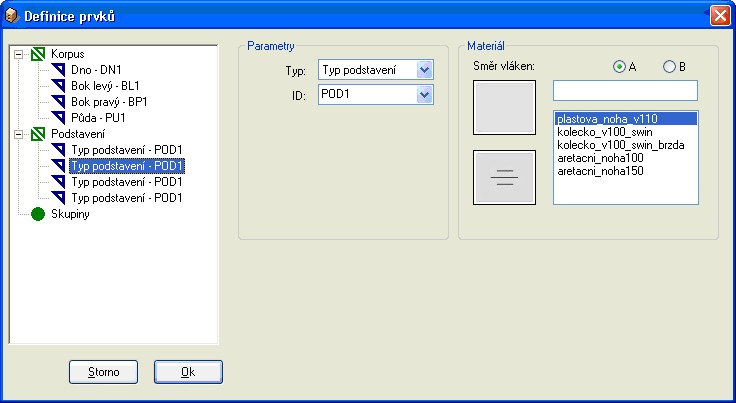

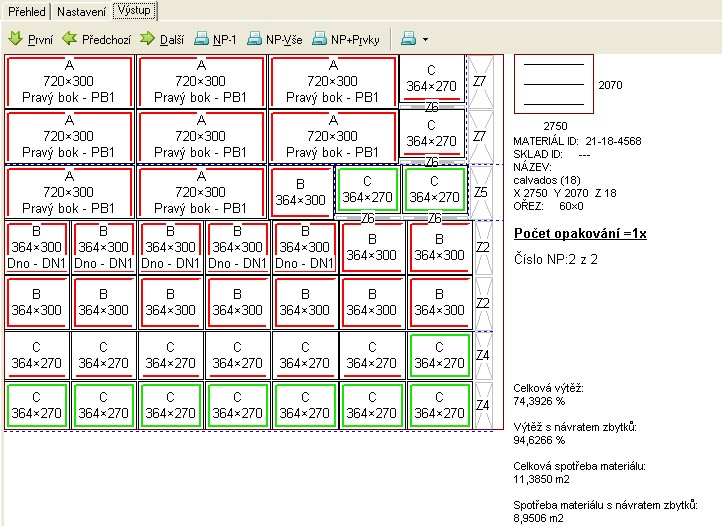

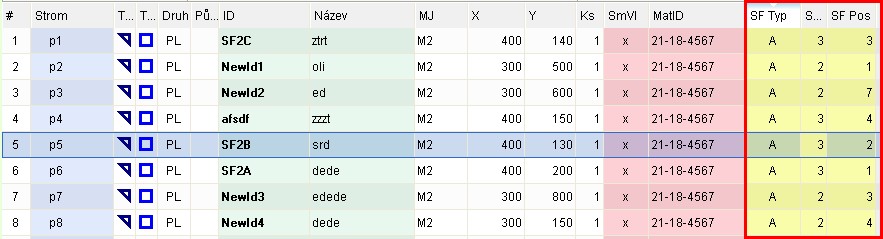

Sdružené NP

Nově lze definovat Sdružené nářezové plány. U definovaných prvků pro nářezový plán je nyní možné zvolit dílce, které se mají řezat společně. Při vytváření NP se tyto dílce sdruží v jeden dílec, který vstupuje do NP jako samostatný díl.

Možnost importu prvků do zakázky se stejným ID

V případě importu prvků z DAEX Generator do DAEX CUT Professional se stejným označením ID, je nyní možné nastavit tak, aby se prvky nesčítaly, ale načítaly se odděleně. U takto načtených prvků mohou být odlišně zadané operace nebo jiné atributy.

Úprava zobrazení hran v NP

Nové, přehledné zobrazení hran v Optimalizaci. Barevné odlišení tloušťky hran.
Nově vygenerované hrany se promítnou i do tiskových sestav

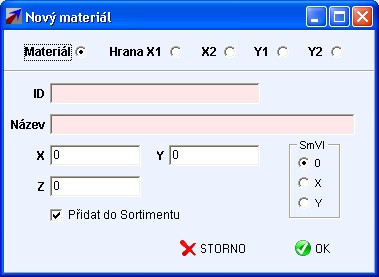

Nová definice materiálů v zakázce

Jednodušší zadání nového plošného i délkového materiálu bez nutnosti vstupu do skladu sortimentu.
Lze zadat materiál pouze pro danou zakázku bez vazby na sortiment. Vhodné pro nové speciální materiály, které se již v dalších zakázkách neopakují. Též je možné přes novou definici materiálu v zakázce uložit nový materiál současně do zakázky a do sortimentu pro použití v dalších zakázkách.

Import tagu Element - Upravený import z DG - Tag Element = Kusový prvek

Manuální zadání ID zakázky

Nově je možné zadat vlastní ID zakázky, nebo využívat přednastavenou číselnou řadu.

Import dat do zakázky

CSV/TXT – Nový import dat do DAEXu – s možností definice hranování.

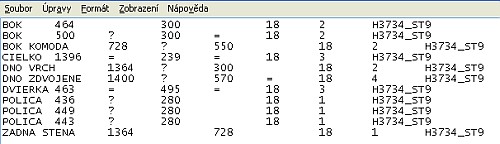

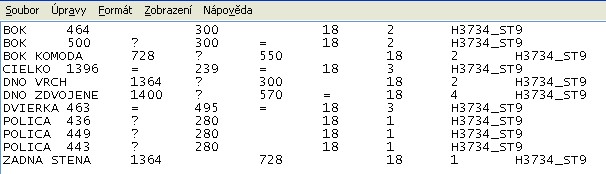

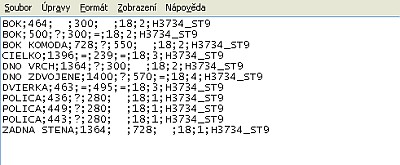

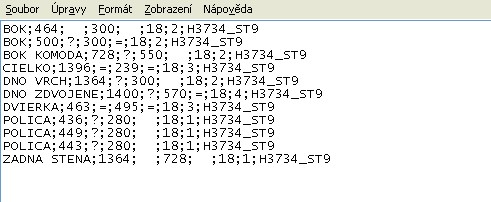

• Příklad zápisu formátu TXT




• Příklad zápisu formátu CSV

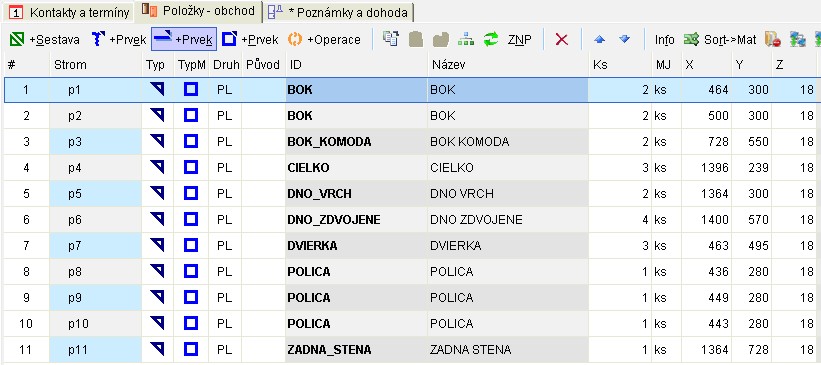

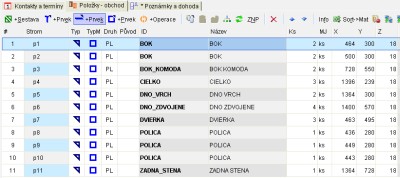

• Ukázka načtených dat z DAEX-vestavky do DAEX-CUT





Úprava zobrazení směru vláken

Tisk Prázdných Oddílů

Nově se netisknou v tiskových sestavách prázdné oddíly.

Nové tiskové sestavy

1. Výroba2



2. Výroba2a - po jednotlivých materiálech
3. Výroba2b
4. Výroba2c
5. Výroba2d
6. Výroba2e

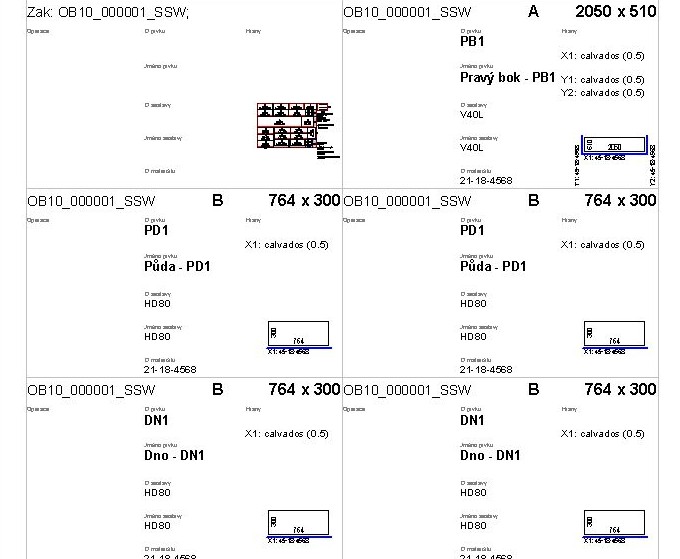

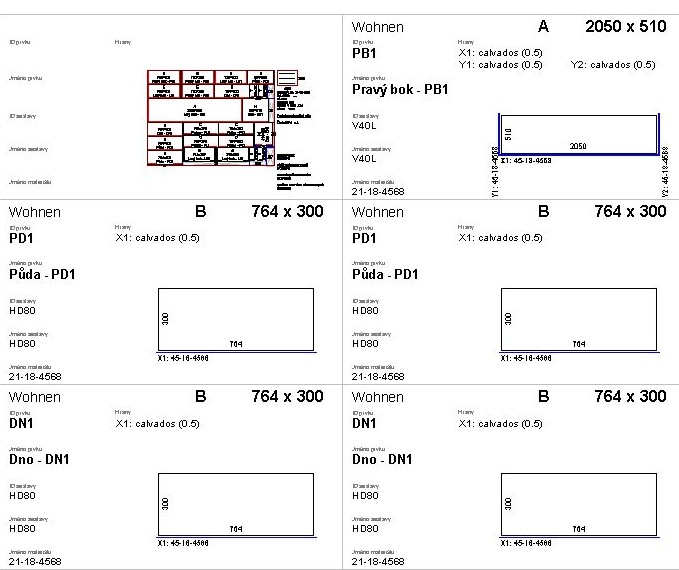

7. NP+Etikety








Hlavní přednosti nové verze 9:

1. Zjednodušené nářezové plány (ZNP)
2. Vyskladnění zakázky
3. Nové tiskové sestavy
     a. Zakázkový list A
     b. Zakázkový list B
     c. Zakázkový list C (dle dodavatelů)
     d. Nářezový plán + Etikety
     e. Pohyb skladu

4. Nastavení počtu desetinných míst v záložce Poznámky a dohoda
5. Info o prvku + přepínání Obchod/Výroba

1) Zjednodušené nářezové plány (ZNP)

Umožňuje hromadnou změnu materiálů u plošných, nově i délkových a kusových materiálů. Nabízí přehlednější zobrazení informací o prvku.

2) Vyskladnění zakázky

Funkce umožňující vyskladnit ostatní a délkové materiály, které jsou použity v dané zakázce.

3) Nové tiskové sestavy

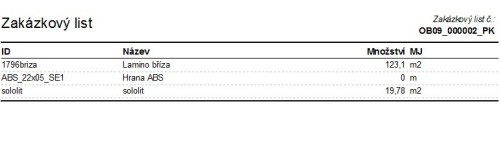

1. Zakázkový list A

2. Zakázkový list B

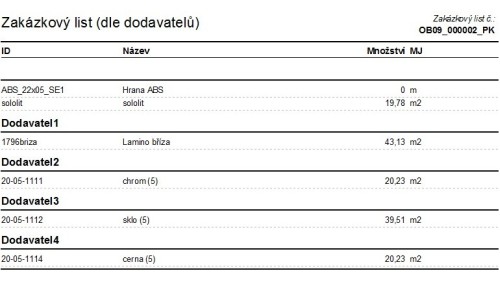

3. Zakázkový list C (dle dodavatelů)







4. Zakázkový list + Etikety

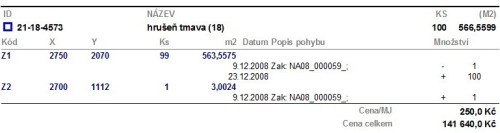

5. Pohyb skladu


   Tisková sestava registrující pohyby materiálů ve skladu, jejich naskladnění, odebrání, návrat zbytků apod.






4) Nastavení počtu desetinných míst v záložce Poznámky a dohoda

5) Info o prvku + přepínání Obchod/Výroba

Tlačítko Obchod/Výroba v okně Info o prvku umožňuje plynulé přepínání mezi obchodními a výrobními informacemi.

Hlavní přednosti nové verze 8:

1. Kvalita výpočtu optimalizace (vyšší výtěžnost)
2. Nové tiskové sestavy
     a.Kusovník A2 - nová tisková sestava v “Optimalizaci“
     b.Kusovník E - nová tisková sestava v modulu “Příprava výroby“
3. Zobrazení hran v nářezových plánech
4. Možnost vytváření více sortimentů a přepínání mezi nimi
5. Možný import dat z programu TurboFLOORPLAN
6. Konverze cen
7. Výuková videa
   a další úpravy

1) Kvalita výpočtu optimalizace

Podstatnou úpravou nové verze 8 je zkvalitnění výpočtu optimalizace. Uživatel má nyní možnost ovlivnit kvalitu výpočtu nastavením vyšší stupň přepočtu vnoření desek do algoritmu výpočtu optimalizace v hodnotách od 0 do 5. Hodnota 0 je základní. Hodnota 5 je nastavení pro nejvyšší optimalizaci. Pro reálné použití je doporučeno využívat nastavení 0-2. Vyšší kvalita optimalizace je náročnější na čas výpočtu (doporučeno pro silnější PC).
Navíc je v algoritmu výpočtu optimalizace přednastavena funkce, která při výpočtu vyměňuje prvky, které vstupují do výpočtu optimalizace jako první. Tato funkce také významně ovlivňuje kvalitu výtěžnosti “Nářezových plánů“. Toto nastavení lze aktivovat i pro manuální výběr.

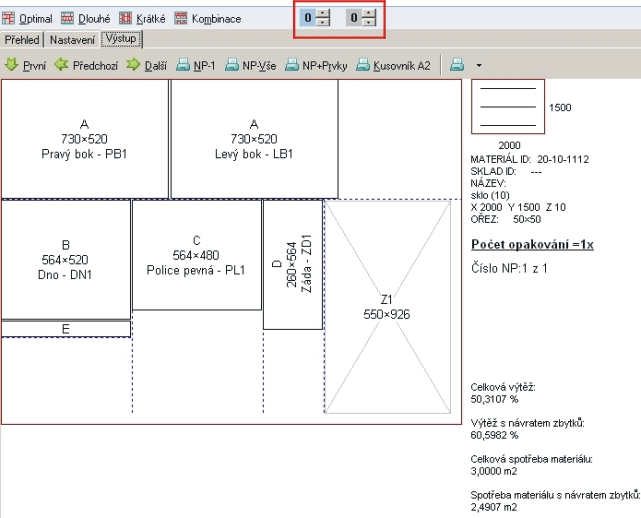

Ukázka NP při nastavení kvality výpočtu optimalizace na hodnotu 0, bez automatického přepočtu rotace prvků. Výsledná výtěžnost je 60,59%.

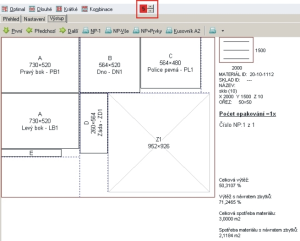

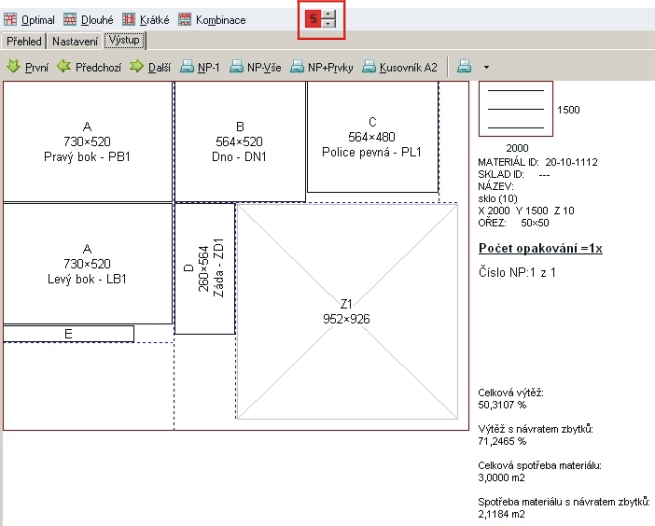

Ukázka NP při nastavení kvality výpočtu optimalizace na hodnotu 5, s automatickým přepočtem rotace prvků. Výsledná výtěžnost je 71,24%.

Z výše uvedeného příkladu je zřejmé kolik materiálu může použití této funkce ušetřit (v našem případě je to u jedné desky 11%).

Nové tiskové sestavy

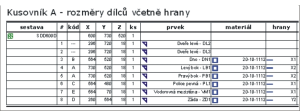

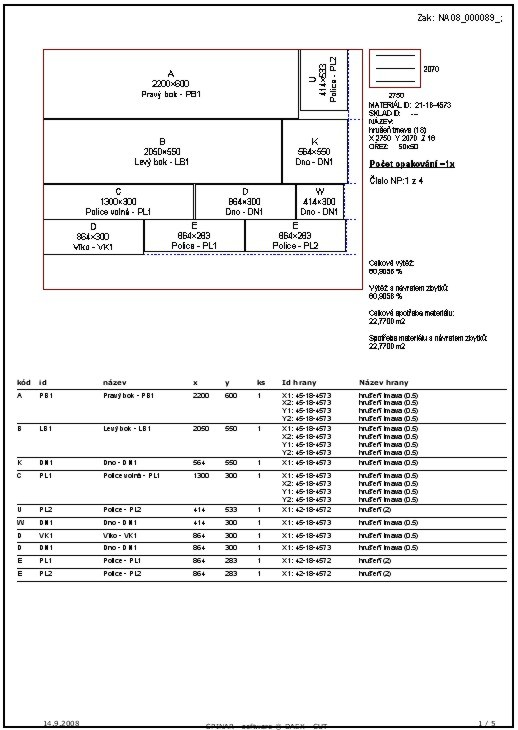

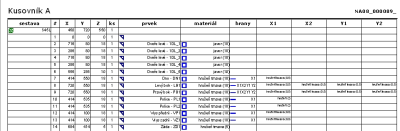

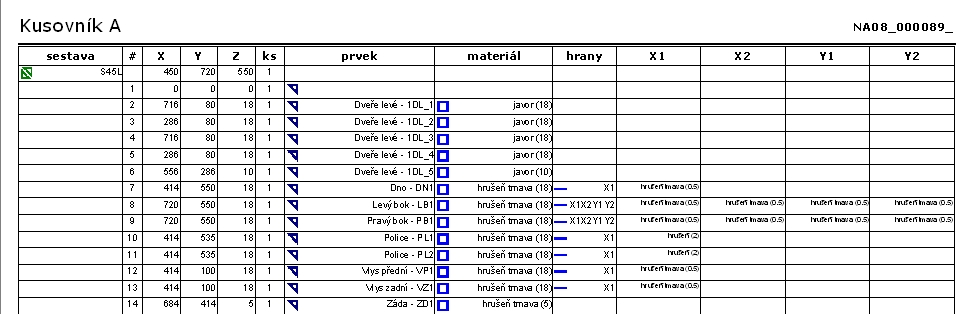

1. Kusovník A2

   je nová tisková sestava po “Optimalizaci“. Kusovník je totožný s tiskovou sestavou stejného názvu z modulu “Příprava výroby" a je navíc rozšířen o označení prvků na plotnách. Pomocí této tiskové sestavy lze velice rychle a přehledně přiřadit nařezané desky jednotlivým sestavám.

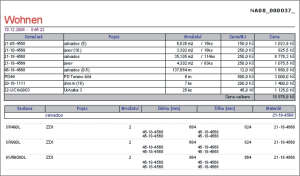

2. Kusovník E

   je nová tisková sestava v modulu “Příprava výroby“. Vypisuje jednotlivé prvky po materiálech a obsahuje informace o spotřebě materiálu, ceně za tento materiál, počtech kusů, které se z daného materiálu budou řezat a rozměrech dílců a hranování.

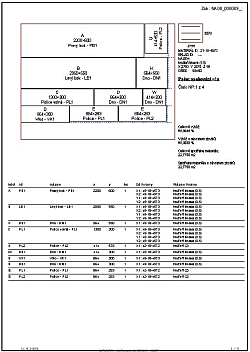

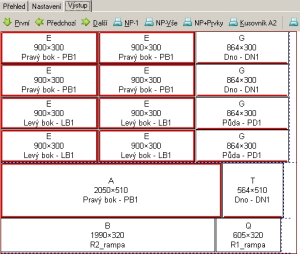

3) Zobrazení hran v nářezových plánech

V nářezových plánech lze nastavit barevné zobrazení tloušťky hran, přiřazených k dílci. Již v tiskové sestavě nářezového plánu je zřejmé jak je která deska hranovaná. Navíc lze i barevně odlišit typ tloušťky hrany.

4) Možnost vytváření více sortimentů a přepínání mezi nimi

DAEX CUT dovoluje přepínání mezi variantami sortimentu. Ve standardním nastavení lze sortiment vybrat a aktivovat.

5) Možný import dat z programu TurboFLOORPLAN

V DAEXu je připravený import dat vyexportovaných z TurboFLOORPLAN. Jestliže je v DAEX CUT vytvořen sortiment sestav s identifikátory shodnými s databází v TurboFLOORPLANU, tak při importu jsou tyto sestavy přenášeny do zakázky včetně cen. V případě, že sestava v sortimentu není, tak je možné aby se vytvořila jako nová. Součástí standardní instalace je možnost nastavení sortimentu, který v sobě obsahuje identifikátory shodné s názvy rozšiřujících kuchyní v TurboFLOORPLANU.

6) Konverze cen

Z důvodu přechodu Slovenska na Euro, ale nejen proto, je zavedena funkce konverze cen, která přepočítá všechny ceny dle zadaného koeficientu. Pro Slovenské uživatele jsou připraveny speciální obchodní tiskové sestavy.

7) Výuková videa

Součástí podpory je kompletní “Nápověda ve formátu PDF“ a výuková videa s příklady jak používat DAEX CUT.

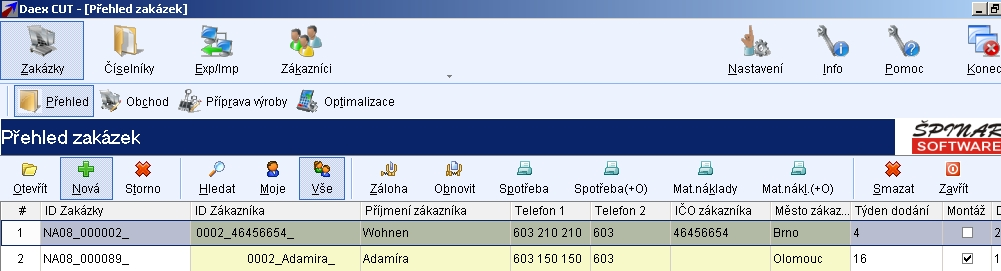

Přehled zakázek

DAEX CUT BASIC umožňuje založit přehlednou databázi Zákazníků a Zakázek. Zakázka může obsahovat informace jako jsou například:

• údaje o zákazníkovi
• termíny objednání/dodání
• cena materiálu...

Zakázky lze zálohovat (vytvářet uložiště dal na serveru), obnovovat, mazat a odesílat e-mailem... Třídění a vyhledánání dat podle klíčových slov v databázi Zakázek je samozřejmostí.

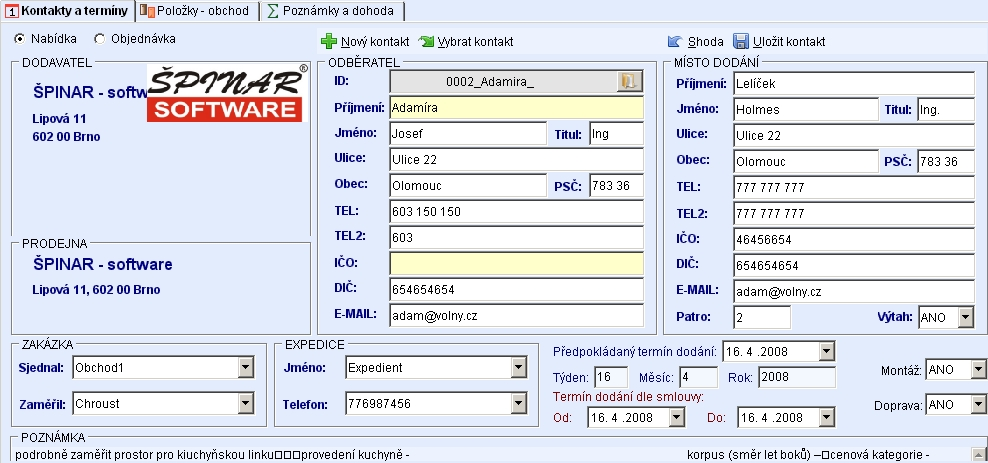

Informace o zakázce

Hlavička Zakázky například obsahuje fakturační a dodací adresu, termíny, požadavky na montáž a dopravu a další potřebné informace, které je možné k vedení Zakázek doplnit.

Adresář zákazníků

Součástí DAEX CUT BASIC je vedení vlastní databáze zákazníků. Díky tomuto modulu má uživatel k dispozici nástroj pro rychlé vyhledání svých zákazníků.

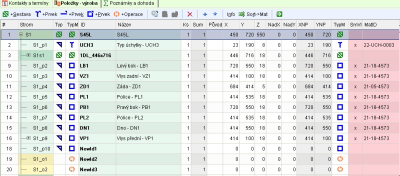

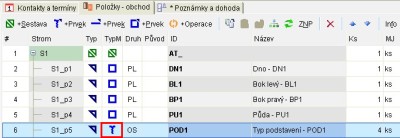

Příprava výroby

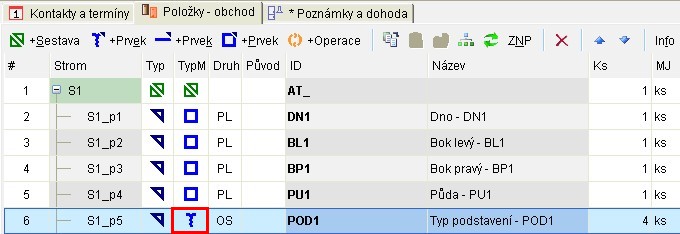

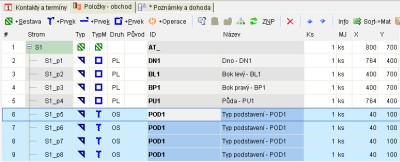

DAEX CUT BASIC obsahuje přehledný modul “Příprava výroby“, který je určena pro zpracování dat výrobních výstupů. Skříňky (nebo jiné sestavy Okna, Dveře…) mohou být zadány ve stromové struktůře. Datavá struktura může být například tvořena Sestavou / Prvky / Materiálem / Operacemi ... Položky plošných dílů mohou obsahovat:

• informace o rozměrech dílů
• hranování, materiálu
• nadmírách
• nákupní ceně za materiál
• drážkování
• výstupy nářezových plánů (pila)
• šikmé hrany
• možné připojení programu CNC...

V přehledné tabulce se stromovou strukturou je možné jednoduše data třídit a vyhledat.

Výrobní výstupy

K tiskovým výrobním výstupům například patří kusovníky prvků, spotřeba materiálů, cena za materiál, dodací list, zakázkový list, součet operací, přiřazení dílů k prvkům s ohledem na nářezový plán...

Optimalizace

V modulu Optimalizace nářezových plánů generuje program DAEX CUT BASIC s možností : maximální výtěžnost, řezání na krátké nebo dlouhé pásy a jejich možná kombinace.

Před vlastní optimalizací lze nářezové plány ovlivnit z hlediska tloušťky hran, zda se mají nebo nemají odečítat od celkového rozměru řezané desky. Lze přednastavit pravidlo odečítání hran k deskám vloženým do optimalizace. Program odečítá hranu nebo ponechá celý rozměr dílce bez odečtu na základě hodnoty tloušťky hrany na dílci a zadaného pravidla.

Tiskové výstupy po optimalizaci

DAEX CUT BASIC nabízí řadu variant tiskových sestav pro optimalizaci.

V modulu “Optimalizace nářezových plánů“ lze dále definovat :

• procentuální výtěžnost
• označení čísla/písmena
• popis dílů v NP (název/ID)
• tloušťku řezné spáry
• ořezy řezané desky
• minimální rozměr pro výpočet optimalizace
• nastavení velikosti zbytků

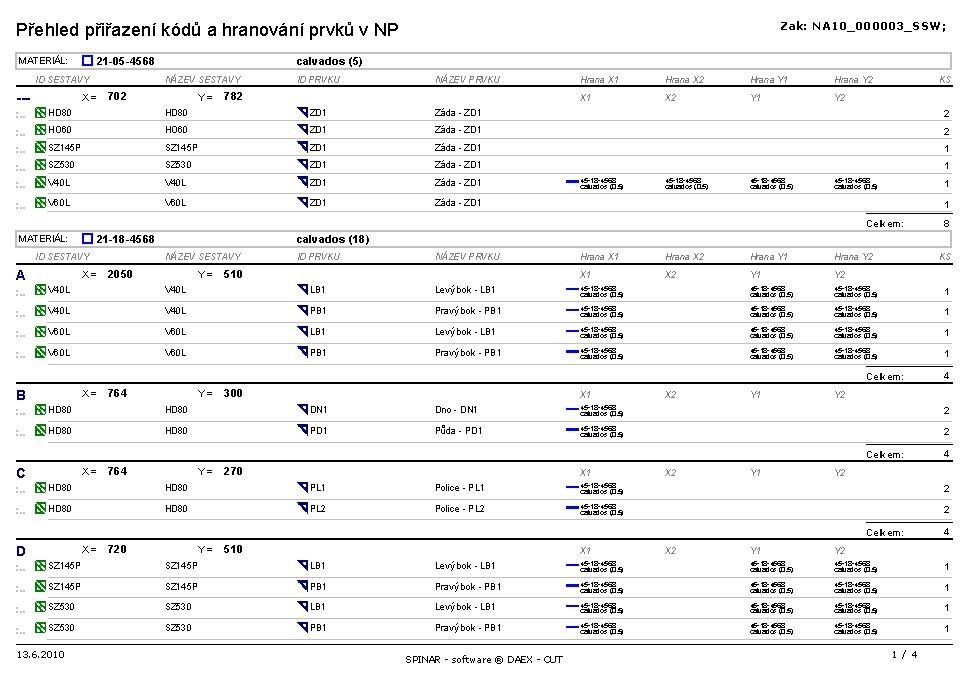

• nová tisková sestava přiřazující kódy k prvkům (vazba nářezový plán / výpis prvků)

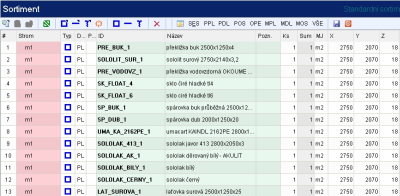

Sortiment materiálů, prvků a sestav

DAEX CUT BASIC má vlastní databázi “Sortiment“, kam je možné vložit informace o sestavách skříní (oken, dveří..), prvcích, materiálech plošných, délkových, ostaních a operacích. Dále informace o rozměrech, nákupní ceně, dodavateli, kategorii... Pro lepší správu dat je možné v sortimentu data třídit a filtrovat dle různých kritérií.

Import/Export

Zakázku lze vytvořit manuálně (vložením příslušných dat) nebo importem z DAEX GENERATOR/TurboGENERATOR včetně programů TurboCAD nebo TurboFLOORPLAN (lez k programu dokoupit).

Nastavení + zabezpečení

DAEX CUT BASIC nabízí řadu možností Standardního nebo Administrátorského nastavení. Administrátor programu může částečně ovlivnit přostředi programu pro jednotlivá pracoviště.

Ovládání programu

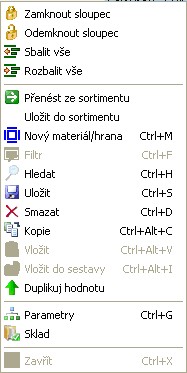

Všechny moduly mají podobný styl ovládaní, což zjednodušuje nároky na obsluhu. Položky lze kopírovat, mazat, hromadně měnit materiály a to vše pomocí voleb na pravém tlačítku myši nebo přes “rychlé klávesy“.


DAEX CUT BASIC je součástí produktu DAEX GENERATOR a DAEX TurboGENERATOR (plug-in programu TurboCAD).
